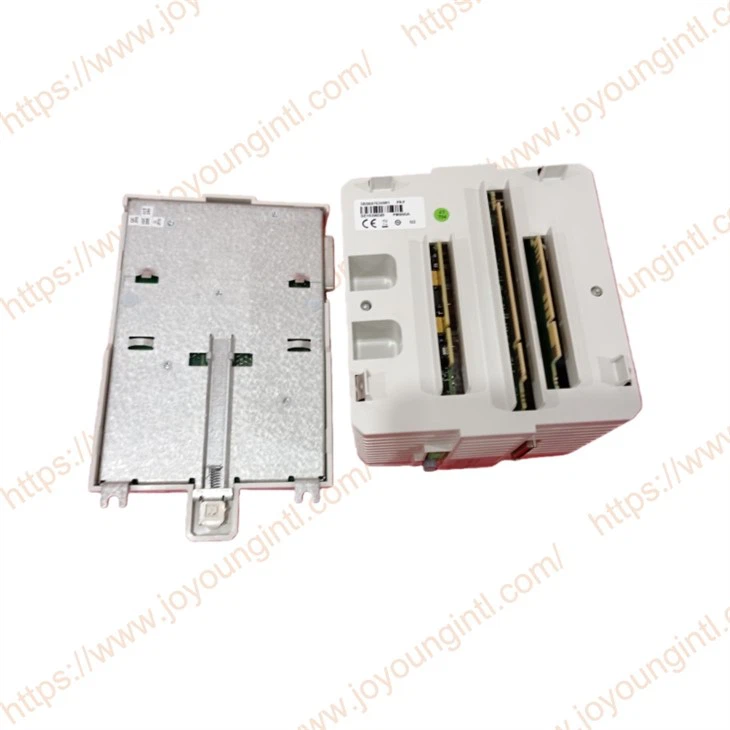

PM866AK01 3BSE076939R1Prosessorenhet (prosessorenhet/CPU-modul) er en del av ABBs AC 800M-kontrollerserie (AC 800M Controller Series), en av de sentrale industrielle PLS/DCS-kontrollkomponentene. Inne i denne enheten ligger en rask prosessor sammen med minne, kommunikasjonsporter, tidsfunksjoner og stedsdiagnoseverktøy. Den fungerer som en av nøkkelkomponentene som trengs for å lage en automatiseringskontrollplattform gjennom ABB (f.eks. 800xA).
Når du kjøper PM866AK01, anbefales det:
Tydeliggjør systemskala og kontrollkrav.
Samarbeid med andre AC 800M eller 800xA systemmoduler;
Vær oppmerksom på reservedelers kompatibilitet og langsiktig-vedlikeholdsstøtte.
Sørg for at ingeniører er kjent med konfigurasjonsprosessen for 800xA Control Builder.
Profesjonelt team
7x24 timers levering
Tekniske spesifikasjoner
|
Produksjon |
ABB |
|
Modell |
PM866AK01 |
| Delenummer |
3BSE076939R1 |
|
Beskrivelse |
Sentral prosesseringsenhet AC800M/800xA |
| Ethernet-port | 2 × RJ45(CN1, CN2) |
| Seriell port | 2 × RJ45 serieporter (COM3, COM4) |
|
Opprinnelse |
Sverige |
|
Dimensjon |
21*16*14 cm |
|
Vekt |
1,5 kg |
Produktdetaljer
3BSE076939R1 PM866AK01 brukes ofte sammen med andre moduler i ABB AC 800M-kontrollersystemet, og er integrert i distribuert kontroll gjennom CEX-kontrollbussen med ekstern I/O (som S800-moduler).
I distribuerte kontrollsystemer (DCS), komplekse logikkkontroll- og prosessautomatiseringsapplikasjoner er PM866AK01 3BSE076939R1-modulen ansvarlig for programkjøring, sanntidsdatabehandling, kommunikasjon med I/O-delsystemet og tilkobling til det øvre-nivåsystemet. Denne modulen passer for mellomstore og store industrielle kontrollsystemer og er spesielt egnet for scenarier med høye krav til sanntidsytelse, pålitelighet og skalerbarhet.
PM866AK01 kan konfigureres, programmeres og feilsøkes online gjennom ABB 800xA-systemet (Automation System 800xA) eller Control Builder M-verktøyet. Gjennom disse plattformene kan IEC 61131-3 standardkontrollprogrammer, inkludert språk som LD, FBD og ST, utformes og lastes ned, og integrasjon og overvåking på systemnivå kan utføres.
01
CPU-modulen inneholder følgende tilbehør:
- PM866A, CPU
- TP830, grunnplate
- TB850, CEX-bussterminator
- TB807, ModuleBus-terminator
- TB852, RCU-Koblingsterminator
- Batteri for sikkerhetskopiering av minne (4943013-6)
- Ingen lisens inkludert.
02
Ethernet-grensesnitt
2 × RJ45 Ethernet-porter (CN1, CN2), brukes for tilkobling til kontrollnettverket
Støtter ABB-kontrollnettverksprotokoller som MMS og IAC
Egnet for å etablere datautvekslingsnivåer med andre kontrollenheter, HMI/SCADA-systemer.
03
Seriell grensesnitt
2× RS-232C serielle porter (COM3, COM4)
COM3: Standard RS-232C seriell port (med modemkontrollsignal)
COM4: Isolert seriell port (for tilkobling av konfigurasjonsverktøy, feilsøking)
Nyttig for å koble til og feilsøke terminaler, gammelt utstyr eller kommunikasjonsenheter.
04
I/O-utvidelse og CEX-buss
Støtter opptil 96 I/O-moduler (i enkeltmaskinmodus)
Støtter opptil 84 I/O-moduler (i redundant modus)
Total modulbuss-skanneperiode: 0 - 100 ms (avhengig av antall moduler)
Modulbussens skannehastighet avhenger av antall I/O-er og konfigurasjonen.
Introduksjon til redundante funksjoner
CPU redundans:
Kontrolleren støtter CPU-redundans, noe som betyr at to CPU-moduler kan jobbe samtidig for å oppnå høyere tilgjengelighet. Hvis hoved-CPU svikter, kan backup-CPU umiddelbart ta over kontrolloppgaven for å sikre kontinuerlig drift av systemet.
CEX-Bussredundans: Kontrollerens CEX-buss (en intern kommunikasjonsbuss) støtter også redundant konfigurasjon for å sikre påliteligheten til kontrollerens interne kommunikasjon.
Kommunikasjonsgrensesnittredundans: Baseboardet til PM866AK01-kontrolleren har to RJ45 Ethernet-porter (CN1, CN2) for tilkobling til kontrollnettverket og støtter redundant konfigurasjon. På denne måten, selv om ett kommunikasjonsgrensesnitt svikter, kan det andre grensesnittet fortsatt opprettholde en nettverksforbindelse.
S800 I/O-redundans: Kontrolleren støtter redundant konfigurasjon av S800 I/O-moduler for å sikre påliteligheten til I/O-data og kontinuerlig drift av systemet
Innebygd-redundant Ethernet-kommunikasjonsport:
Kontrolleren har en innebygd-redundant Ethernet-kommunikasjonsport, som ytterligere forbedrer kommunikasjonspåliteligheten til systemet
Gjennom disse redundante konfigurasjonene kan ABB PM866AK01-kontrolleren gi høy tilgjengelighet og feiltoleranse, og er egnet for industrielle automasjonssystemer med høye krav til pålitelighet.
Installasjon, konfigurering og drift
Installasjon
Installer PM866AK01-modulen på DIN-skinnen og ordne den pent med andre moduler (som kommunikasjons- og strømmoduler);
Koble til CEX-bussen og andre kontrollnettverk gjennom basen.
Sørg for en stabil strømtilkobling for modulen.
Konfigurasjon
Last inn programmet ved hjelp av ABB engineering programvare (som 800xA Control Builder);
Konfigurer nettverksinnstillingene (IP-adresse) og oppgavesyklus.
Last ned kontrollprogram og variabel tildeling.
Operasjon
Etter at du har slått på, observer LED-en for å sjekke CPU-statusen.
Bruk overvåkingsprogramvaren til å se sanntidsdata-og administrere alarmer.
Lagre driftshistorikken for å optimalisere kontrollstrategien.
