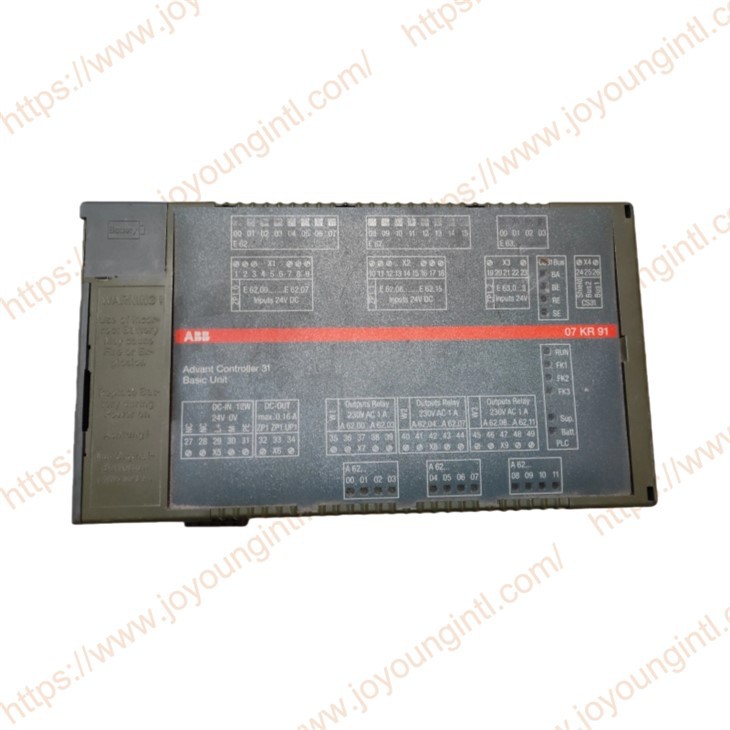

ABB 07KR91 GJR5250000R0303

Grunnenheten 07 KR 91 fungerer enten som · bussmaster i det desentraliserte automasjonssystemet Advant Controller 31, eller som · slave (fjernprosessor) i det desentraliserte automasjonssystemet Advant Controller 31, eller som · frittstående-grunnenhet.

Modulen leveres i to versjoner med forsyningsspenninger på 24 V DC og 115/230 V AC:



Produksjon	ABB
Modell	07KR91
Delenummer	GJR5250000R0303
Beskrivelse	Grunnleggende enheter
Opprinnelse	Tyskland
Dimensjon	15*15*12 cm
Vekt	1,5 kg



(1) Festing av enheten på DIN-skinnen

(2) Festing av enheten med skruer

(3) Faston jordingsklemme 6,3 mm

(4) Tilkobling av forsyningsspenning

(5) 24 V utgangsspenning for inngangsforsyningen

(6) Batterirom

(7) 20 digitale innganger i tre grupper

(8) Tilordning av identifikatorene for inngangene

(9) 20 grønne lysdioder for de digitale inngangene

(10) 12 digitale reléutganger i 3 grupper

(11) Tilordning av identifikatorene for utgangene

(12) 12 gule lysdioder for de digitale utgangene

(13) Seriell grensesnitt COM1 (programmering, MMC)

(14) Tilkobling for CS31-systembuss

(15) Deksel til grensesnittet for tilkobling av kommunikasjonsmoduler (kan bare fjernes for tilkobling av kommunikasjonsmoduler)

(16) Bryter for RUN/STOP-drift: RUN/STOP-bryteren brukes til å starte eller avbryte behandlingen av brukerprogrammet

(17) LED for CS31 systembuss

BA LED grønn Buss aktiv

BE LED rød Bussfeil

RE LED rød Fjernenhetsfeil

SE LED rød Seriell enhetsfeil

(18) LED for RUN og feilklasser

RUN LED grønn Brukerprogram

FK1 LED rød Fatal feil

FK2 LED rød Alvorlig feil

FK3 LED rød Lysfeil

(19) Andre lysdioder

Forsyning LED grønn. Tilførselsspenning tilgjengelig

Den røde batteri-LED-en er ikke effektiv



07 KR 91 R303: (samme funksjoner som R202)

Enheten har en 115/230 V AC strømforsyningsspenning. Den gir en 24 V utgangsspenning for tilførsel av egne digitale innganger.



07 KR 91 R353: (samme funksjoner som R252)

Enheten har en 24 V DC strømforsyningsspenning. Den er utstyrt med et ekstra grensesnitt for tilkobling av kommunikasjonsmoduler (f.eks. . 07 KP 90).



Begge versjonene har følgende hovedtrekk:

1. Hovedtrekk

Begge modulversjonene har:

· 20 digitale innganger

· 12 digitale reléutganger

· 1 telleinngang for å telle frekvenser opp til 10 kHz

· 1 CS31 systembussgrensesnitt for systemutvidelse.

· Seriell grensesnitt COM1

-er satt som et programmeringsgrensesnitt

-kan settes som et ASCII-grensesnitt for tilkobling av eksterne enheter (f.eks. MMC-enheter)

· Sann-tidsklokke

· LED for visning av digitale inngangs- og utgangssignaler, samt driftsforhold og feilmeldinger

· Avtakbare skrueklemmer-

· Feste med skruer eller ved å klikke enheten på en DIN-skinne

· Litiumbatteri 07 LE 90 kan settes inn i batterirommet

-lagre og sikkerhetskopiere brukerprogrammet i RAM

-lagre og sikkerhetskopiere-data, som i tillegg finnes i RAM-en, for eksempel statusen til flagg

-sikkerhetskopier-klokkeslett og dato (sanntidsklokke)-

· RUN/STOP bryter for å starte og avbryte programkjøringen

· Omfattende diagnosefunksjoner

-Selv-diagnose av grunnenheten

-Diagnose av CS31-systembussen og de tilkoblede modulene



2. Prosjektplanlegging/oppstart-

Følgende må overholdes for prosjektplanlegging og oppstart-:

· Programmering utføres ved hjelp av AC31-programmeringsprogramvare, som kan kjøres på kommersielt tilgjengelige IBM-kompatible PC-er (se dokumentasjonen for programmeringssystemet 907 PC 331)

· Prosessoren behandler brukerprogrammet i RAM-en. Den lastes inn i RAM via det serielle grensesnittet COM1 og kan også endres der. En ekstra lagringskommando brukes til å lagre programmet i Flash EPROM.

· Online programmodifisering. De to eksisterende RAM-ene tillater en rask modifikasjon av brukerprogrammet uten å avbryte operasjonen (se programmeringssystem 907 PC 331).

· Bytte mellom applikasjonsmodusene

-Frittstående-grunnenhet

-Buss hovedenhet og

-Grunnleggende enhet for slaver

Grunnenheten er satt til Stand-alone ved levering. Endring av applikasjonsmodus utføres i følgende tre trinn:

1. Endre systemkonstanten KW 00,00 i PLS, se kapittel A7.3 (vedlegg), Systemkonstanter.

2. Lagre brukerprogrammet i Flash EPROM.

3. Aktiver ny applikasjonsmodus ved å:

-å hente frem menyelementet Aktiver PLC-modus i ABBs programmerings- og testsystem, eller

-utføre en varm start eller

-utfører en kaldstart.

· Innstilling av syklustid, se kapittel A1 (vedlegg), Behandlingstider

· Adressering når eksterne moduler er tilkoblet, se kapittel A2 (vedlegg), Adressering
