Produktintroduksjon

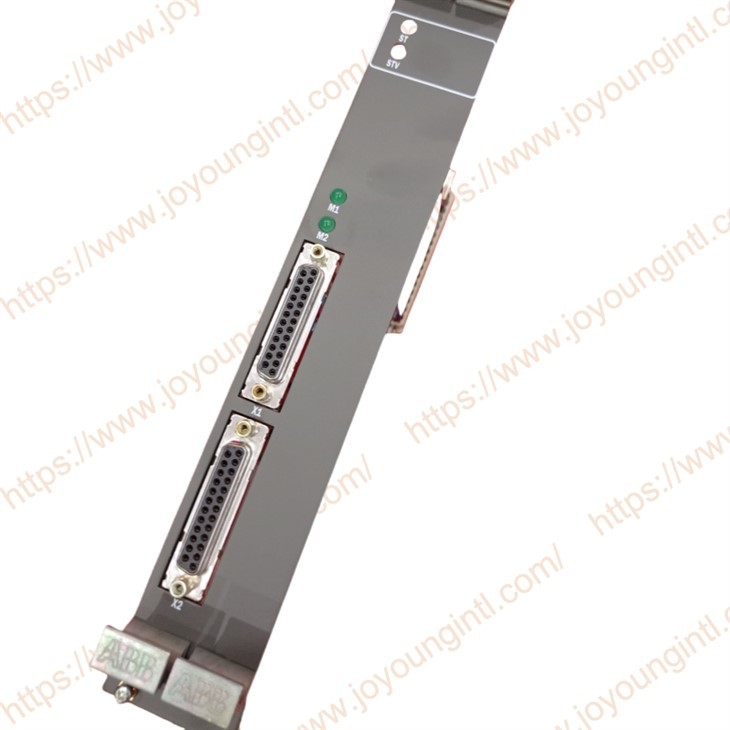

Modul 87TS01K-E er en koblingsmodul for å koble datamaskiner eller eksterne systemer til PROCONTROL-systemet.
For dette formålet er modulen utstyrt med en seriell grensesnitttype RS232c eller RS422 som en prosessoperatørstasjon POS, et programmerings-, diagnose- og visningssystemPDDS, kontrolldiagnosestasjon CDS eller en annen datamaskin kan kommunisere med PROCONTROL-systemet gjennom.
Tekniske spesifikasjoner
|
Produksjon |
ABB |
|
Modell |
87TS01K-E |
| Delenummer | GJR2368900R1510 |
|
Beskrivelse |
Procontrol koblingsmodul |
|
Opprinnelse |
Tyskland/SVEITS |
|
Dimensjon |
30*21*5 cm |
|
Vekt |
0,5 kg |
Produktdetaljer
Modulen kan brukes i enhver stasjon som tilhører PROCONTROL-bussystemet ved hjelp av en redundant 24 V-modulforsyning (starter med 89MS01/R0200 eller 89MS02/R0100). Den er utstyrt med et standardgrensesnitt for PROCONTROLstation-bussen.
Denne modulen krever 2 inndelinger for monteringsplass. Den kan kobles til underrack-spor med adresseledning 1 til 58 for stasjonsbussen.
Modulen bruker et standard grensesnitt for å delta i datakommunikasjon innenfor PROCONTROL-systemet.
Telegrammene som mottas fra stasjonsbussen kontrolleres for feilfri overføring.
Ved å bruke et serielt RS 232c-grensesnitt, er modulen i stand til å motta instruksjoner og data som kommer fra en datamaskin i samsvar med en definert protokoll, samt overføre instruksjoner og data til en datamaskin.
Stasjons-buss-grensesnittet er ansvarlig for å kondisjonere telegrammene som skal mottas og sendes gjennom stasjon-buss-grensesnittet.
Modulen bruker to delte minner:
Ett 'motta delt minne' for telegrammene som skal mottas og ett 'send delt minne for telegrammene som skal sendes. Bruken av et standard stasjon-buss-grensesnitt begrenser antallet mottakstelegrammer som kan mottas samtidig til maksimalt 23 0, ved å bruke adressene 0...229 til det delte mottaksminnet.
Antall send-plasseringstelegrammer er begrenset til maksimalt 200 på adressene 0...199 i det delte sendeminnet. Det nøyaktige antallet mottaks- eller send-plasseringstelegrammer er gitt i applikasjonsbeskrivelsene for de enkelte programvareversjonene.
Hele datautvekslingen som finner sted mellom stasjon-bussgrensesnitt og prosesseringsseksjonen håndteres av de delte minnene.
Behandlingsseksjon
Tekniske egenskaper er beskrevet i de relevante applikasjonsbeskrivelsene for de enkelte programvareversjonene.
For stat og plassering av hoppere, jfr. "Grunnleggende modulinnstillinger"
Minnemoduler (for bestillingsnummer, se 'Applikasjonsbeskrivelse'")
①Minnemodul A401 (EPROM) Bussprogram for stasjon-buss-grensesnitt ②Minnemodul A104 (EPROM) Brukerprogram
③Minnemodul A105 (RAM) Delt minne
④Minnemodul A106 (EPROM) Driftsprogram for behandlingsseksjon, lav byte
⑤Minnemodul A107 (RAM) Variabelminne for behandlingsseksjon, lav byte
⑥Minnemodul A108 (EPROM) Driftsprogram for behandlingsseksjon, høy byte
⑦Minnemodul A109 (RAM) Variabelminne for prosesseringsseksjon, høy byte
BESTILLING AV DATA
Typebetegnelse: Bestillingsnummer.
87TS01-E/R12. GJR2368900R12.
87TS01-E/R13. GJR2368900R13.
87TS01-E/R15.. GJR2368900R15.
BESTILLINGSDATA FOR STANDARD TILBEHØR:
89lP03 tilkoblingskabel
Typebetegnelse:89IP03/R0040 Bestillingsnummer:GJR2363100R0040
89lP04 motstandsarray
Typebetegnelse:89IP04/R0100 Bestillingsnummer:GJR2363200R0100
89lP05 tilkoblingskabel
Typebetegnelse:89IP05/R0005...R0020 Bestillingsnummer:GJR2363300R0005...R0020
