Produktintroduksjon

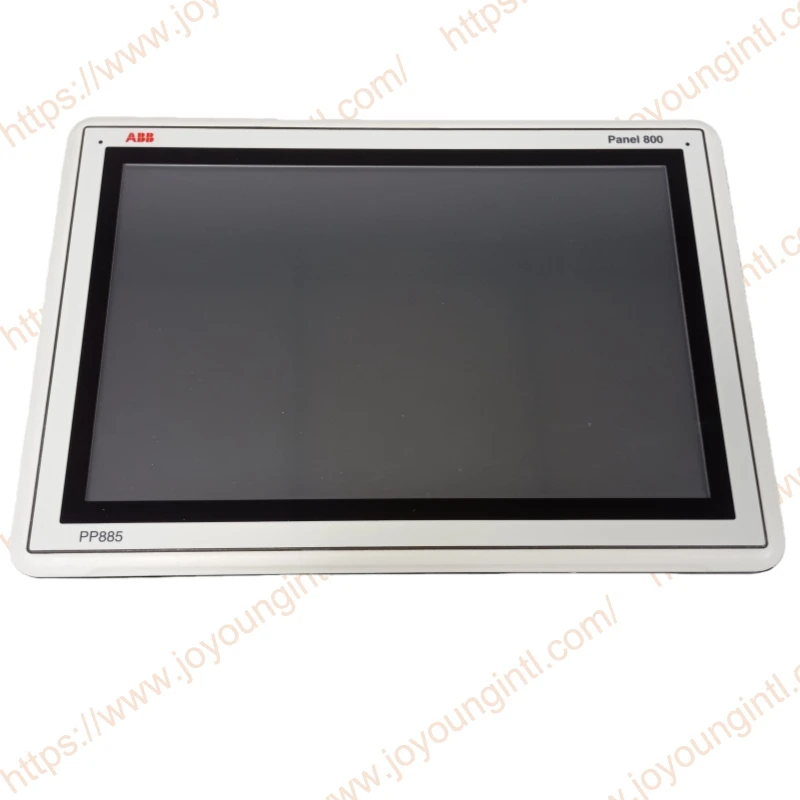

PP885 3BSE069276R1 er en industriell berøringsskjerm med høy-ytelse fra ABBs Panel 800-serie, versjon 6. Den har en 15,4-tommers TFT-LCD widescreen (noen modeller er merket med 15 tommer) med en grunnoppløsning på 1280.×8000 piksler Den avledede PP885R har en oppløsning på 1024×768 piksler. Den støtter 262 000 farger, har en lysstyrke på 400-450 cd/m², en LED-bakgrunnsbelysnings levetid på over 50 000 timer og en 170 graders visningsvinkel, noe som gjør det mulig å vise komplekse industrielle data og prosessdiagrammer tydelig.
Tekniske spesifikasjoner
|
Produksjon |
ABB |
|
Modell |
PP885 |
| Delenummer | 3BSE069276R1 |
|
Beskrivelse |
Prosesspanel |
|
Opprinnelse |
Sverige |
|
Dimensjon |
42*28*7 cm |
|
Vekt |
3,85 kg |
Produktdetaljer
Alle 3BSE069276R1 PP885 Panel 800 versjon 6 er utviklet for å tilfredsstille kravene til menneskelig-maskinkommunikasjon. Innebygde-funksjoner som visning og kontroll av tekst, dynamisk indikasjon, tidskanaler, alarm og oppskriftshåndtering er inkludert.
Panel 800 versjon 6 fungerer først og fremst på en objekt-orientert måte, noe som gjør den enkel å forstå og bruke. Konfigurasjonen utføres på en PC ved hjelp av konfigurasjonsverktøyet Panel Builder. Prosjektet kan deretter overføres og lagres i selve operatørpanelet.
Ulike typer automasjonsutstyr, som PLSer, servoer eller frekvensomformere, kan kobles til Panel 800 versjon 6. I denne håndboken refererer begrepet "kontrolleren" til det tilkoblede utstyret.
Installasjonsprosess:
Følgende er nødvendig: • En Torx TX7 skrutrekker
1. Pakk ut og kontroller leveransen. Gi beskjed til leverandøren hvis det oppdages skade.
2. Plasser operatørpanelet på en stabil overflate under installasjonen. Å slippe operatørpanelet eller la det falle kan forårsake skade.
3. For å skjære en riktig åpning for operatørpanelet, bruk utskjæringsdimensjonene- i konturtegningen.
4. Fest operatørpanelet på plass ved å skru M4 Torx-skruen, slik at den innebygde-braketten kan strammes mot panelet:
5. Koble til kablene i spesifisert rekkefølge, i henhold til tegningen og trinnene nedenfor
• Operatørpanelet må bringes til omgivelsestemperatur før det startes opp. Hvis det dannes kondens, sørg for at operatørpanelet er tørt før du kobler det til strømuttaket.
• Sørg for at operatørpanelet og kontrollsystemet har samme elektriske jording (referansespenningsnivå); ellers kan det oppstå kommunikasjonsfeil.
• Kontroller at spenningen og polariteten til strømkilden er riktig.
• Skille høyspentkabler fra signal- og forsyningskabler.
• Skjermede kommunikasjonskabler anbefales.
– Koble til kabel A
– Koble til kabel B med en M5-skrue og en jordingsleder (så kort som mulig), som er dimensjonert i henhold til lokale elektriske forskrifter.
– Koble til kabel C.
– Koble til kabel D. Anbefalt tverrsnitt- av kabelen er 1,5 mm²2.
6. Fjern forsiktig beskyttelsesfilmen over operatørpanelskjermen, og pass på å unngå statisk elektrisitet som kan skade panelet.
