Produktintroduksjon
PR9350/04 er en induktiv lineær variabel differensialtransformator (LVDT) sensor fra det tyske merket EPRO. Den tilhører PR9350-serien og er designet for å overvåke forskyvningsrelaterte parametere for kritisk turbomaskineri.
Tekniske spesifikasjoner
|
Produksjon |
EPRO & EMERSON |
|
Modell |
PR9350/04 |
|
Delenummer |
PR9350/04 |
|
Beskrivelse |
Lineær forskyvningstransduser |
|
Opprinnelse |
Tyskland |
|
Dimensjon |
24*17*6 cm |
|
Vekt |
0,55 kg |
Produktdetaljer
De induktive transduserne PR9350/04 eller settet K20-315 tjener til måling av statiske og dynamiske forskyvninger, og i forbindelse med en bærefrekvensmålebro, av fysiske størrelser (strekk- og trykkkrefter, trykk på gasser og væsker, tykkelse på materialer, tverrgående momenter) som kan konverteres til på hvilken som helst måte lineære bevegelser.
De spesielle egenskapene til disse svingerne er høy oppløsning over hele måleområdet, liten hysterese, kompakt konstruksjon og den lille massen til sporingspinnen (magnetstempelet). Dermed kan de kontrollerende kreftene på målemålet bli neglisjert.
Temperaturdriften er ekstremt liten fordi kompensasjonsspolen er viklet rett over målespolen.
Installasjonen av disse svingerne er tenkelig enkel. Svingeren tillater dynamiske målinger opp til 1250 Hz.
Differensialspolen til PR9350/04-serien består av en spoleform med to viklinger og en sporingsstift med en ferromagnetisk kjerne inne i spolen. Hvis sporpinnen er plassert nøyaktig i midten av spolen, er impedansen til begge viklingene identisk. Impedansen til viklingene vil øke på den ene siden og avta på den andre siden – hvis sporpinnen med den ferromagnetiske kjernen beveger seg fra midtposisjonen til den ene enden av transduseren.
Ved å komplementere viklingene med motstander til en Wheatstone-bro, og ved å forsyne denne broen med en bærefrekvens, avleser broens måleutgang en spenning som er proporsjonal med forskyvningen av sporingspinnen. Sporpinnen er fritt bevegelig og har en gjenget stang (M3) for mekanisk tilpasning til målemålet. På toppen av huset er det en 3-polet Cannon-uttak for elektrisk tilkobling. Induktive transdusere av type PR9350 eller settet K20-315 brukes fortrinnsvis sammen med A6500-LC LVDT-omformeren og A6500-UM universalmålekort.
PR9350/04 er tilgjengelig med flere måleområder fra ±12 mm opp til ±150 mm. Settet K20-315 består av en PR9350/04 sensor montert i et hus inkludert tilkoblingskabel.

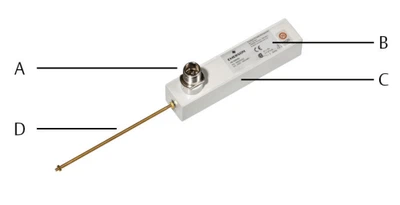

En. 3-polkontakt
B. Type etikett
C. Bolig
D. Sporstift
A. Harting-kobling
B. Tilkoblingskabel med metallbeskyttelsesrør og koblinger
C. Hus med integrert PR9350
D. 3-polkontakt
Inspeksjon av inngående varer:
Sjekk innholdet i forsendelsen for å sikre at den er komplett; inspiser varene synlig for å finne ut om enheten kan ha blitt skadet under transport.
Hvis innholdet er ufullstendig eller det er observert mangler, må det umiddelbart reklameres til transportøren. Dessuten må den ansvarlige Emerson-salgsorganisasjonen informeres for å muliggjøre utskifting av enheten. I dette tilfellet må en ikke-avtakbar tag med kundens kundenavn og observerte feil festes til enheten.
Arbeid med den åpnede enheten skal kun utføres av en spesialist som er kjent med de tilknyttede farene.
