Produktintroduksjon
Tekniske spesifikasjoner
|
Produksjon |
General Electric (GE) |
|
Modell |

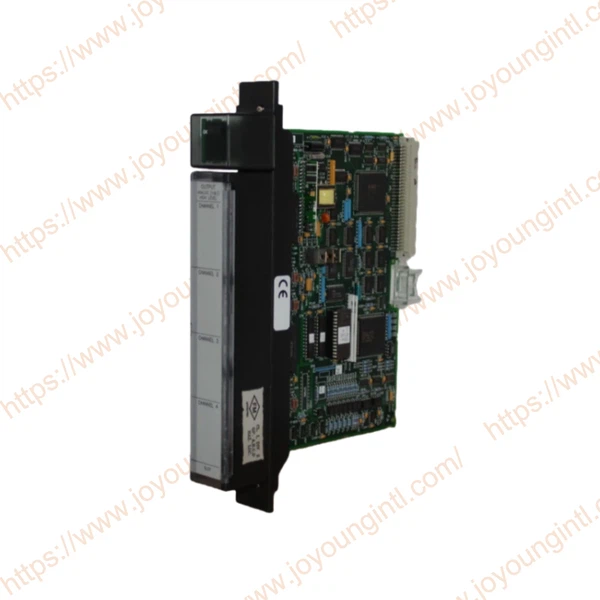

IC697ALG320 |
| Delenummer | IC697ALG320 |
|
Beskrivelse |
Analog inngang, spenning/strøm, 8 kanaler |
|
Opprinnelse |
USA |
|
Dimensjon |
30*20*5 cm |
|
Vekt |
0,5 kg |
Produktdetaljer
IC697ALG3 høynivå-analogutgangssystem for den programmerbare logiske kontrolleren (PLC) aksepterer digitale data fra CPU eller andre kontrollere som har tilgang til PLS-bakplanet. Disse utgangsdataene konverteres av en digital til analog (D/A) omformer til analoge utganger på opptil 10 volt i full skala, eller 0 til 22,5 milliampere strømsløyfesignaler.
Den grunnleggende omformeren er 16-biters oppløsning (1 del i 65536) med 14-biters monotonisitet. Utganger er isolert fra bakplanet og er beskyttet mot transiente og stabile overspenningsforhold.
Analoge utganger bruker %AQ-referanser i PLS. Maksimalt 8K ord av %AQ-minne er tilgjengelig i PLS-en. Hver utgangskanal bruker ett ord (16 bits) av %AQ-minne.
IC697ALG320 funksjoner:
Høyt-nivå analog spenning og strømutgang på én modul
Utgangsmodulen har fire utganger, individuelt konfigurerbare for spenning eller strøm
Gir unipolare eller bipolare analoge spenningsutganger opptil Ç 10 volt full skala
Gir 0 til 22,5 milliampere strømsløyfesignaler
Individuell brukerskalering på hver utgangskanal
Rask oppdateringshastighet
Ingen jumpere eller DIP-brytere for ser å konfigurere
Kalibrert på fabrikken med fabrikkkalibreringsdata lagret i ikke-flyktig EEPROM-minne
Fjerne en I/O-modul IC697ALG320:
Instruksjonene nedenfor bør følges når du fjerner en I/O-modul fra sporet i et stativ.
Ta godt tak i brettet på toppen og bunnen av brettdekselet med tomlene på forsiden av dekselet og fingrene på plastklipsene på baksiden av dekselet.
Klem sammen stativklemmene på baksiden av dekselet med fingrene for å løsne klipsen fra stativskinnen og trekk styret godt for å fjerne det fra bakplanskontakten
Skyv brettet langs kortføreren og fjern det fra stativet.
Analog utgangsdiagnostikk:
Diagnosefunksjoner for den analoge-høynivåutgangsmodulen inkluderer:
LED på moduler for systemstatusindikasjon
Overvåking av helsen til modulen
Deteksjon av konfigurasjonsfeil
Deteksjon av overrekkevidde
Deteksjon av underrekkevidde
Deteksjon av åpen ledning
Modul LED:
Det er én LED på den analoge utgangsmodulen. Denne LED-en, merket BOARD OK, blinker når modulen er slått på, har bestått sine diagnostiske tester og har konfigurasjonsdata for CPU. Board OK LED er slått på hvis konfiguratordataene fra CPU er OK. Den slås av hvis det er en konfigurasjonsfeil, og en feil logges i CPU I/O-feiltabellen.
