Produktintroduksjon

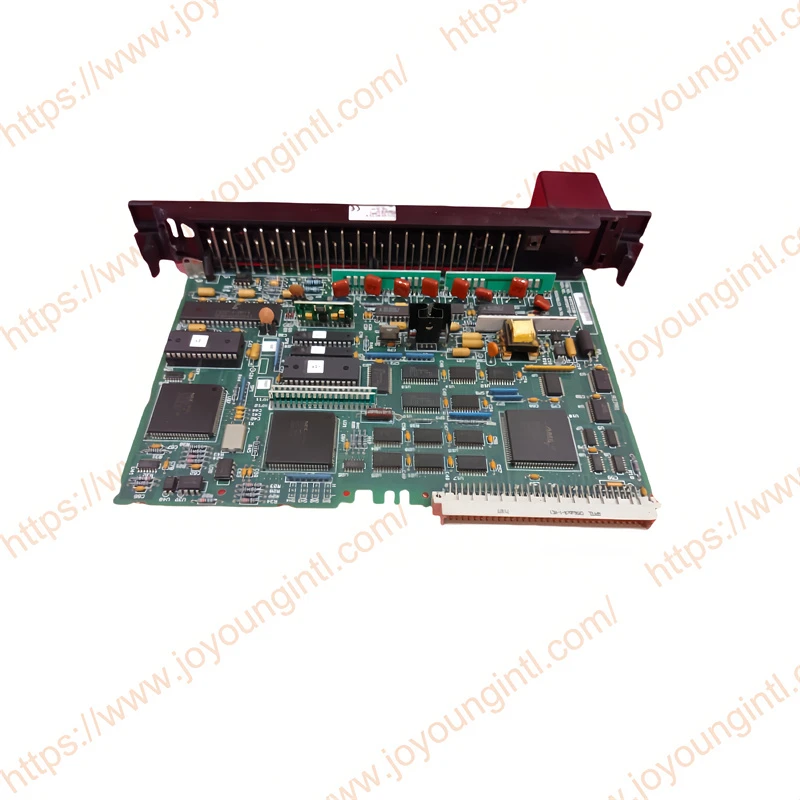

IC697ALG230 er en Analog Input Base Converter Module produsert av GE Fanuc Automation. Den ble opprinnelig brukt i serie 90-70 programmerbar kontroller (PLC) plattform og noen kompatible arkitekturer. Hovedfunksjonen er å konvertere analoge signaler (som spennings- eller strømsignaler) fra feltenheter til digitale størrelser (AI-variabler) i kontrollsystemet, slik at PLS-kjernelogikkprosessoren kan samle, behandle og kontrollere dem.
Tekniske spesifikasjoner
|
Produksjon |
GE |
|
Modell |
IC697ALG230 |
| Delenummer |
IC697ALG230F |
|
Beskrivelse |
Analog inngangsmodul |
|
Opprinnelse |
USA |
|
Dimensjon |
30*20*6 cm |
|
Vekt |
0,65 kg |
Produktdetaljer
IC697ALG230 Kjernefunksjon og arbeidsprinsipp
Simuleringssignalinnsamling og -behandling
Kjernefunksjonen til IC697ALG230 er å samle inn og konvertere analoge inngangsdata. Den tilbyr 8 differensielle analoge kanaler, som hver kan konfigureres uavhengig som enten strømmodus eller spenningsmodusinngang. Denne designen er mer fleksibel sammenlignet med faste inngangstyper.
Spenningsinngang: Støtter vanligvis et område på -10 VDC til +10 VDC.
Strøminngang: Støtter 4 - 20 mA strømsløyfemodus.
Installasjon av maskinvare
I GE Series 90-70 PLS-arkitekturen er IC697ALG230 en "base converter" analog inngangsmodul. Den er ansvarlig for å konvertere analoge signaler (spenning eller strøm) fra feltet til digitale verdier som PLS kan håndtere (%AI). Modulen i seg selv kan ikke fungere uavhengig; den må settes inn i 90-70 I/O-racket og kobles til CPU-en via bakplanet.
Modulgrensesnittet er utstyrt med en avtakbar rekkeklemme for tilkobling av feltsensor-/senderkablene:
Differensiell inngangspar: Hver kanal har to inngangsterminaler, tilsvarende de positive/negative terminalene til signalet.
Når du bruker en spenningsinngang: Den positive terminalen er koblet til utgangen på-spenningskilden på stedet, og den negative terminalen er koblet til den vanlige negative referansen. I strømsløyfen: 4-20 mA-sløyfen må være lukket for en komplett krets, og den inneholder en belastningsmotstand for å oppfylle standard sløyfedesignkrav.
FAQ.Diagnose og unntakshåndtering
Seriene 90-70 og IC697ALG230-modulene tilbyr delvis automatiske diagnosefunksjoner:
Sp: Åpen-ledningsdeteksjon
A: I 4-20 mA-modus, når en bestemt krets oppdages å være frakoblet (for eksempel hvis sensorlinjen er åpen), kan modulen sette denne kanalen til den forhåndsinnstilte feilverdien eller maksimumsverdien, og deretter sende tilbake statusen til PLS.
Sp: Signal over-grensealarm
A: PLS-programmet kan utføre øvre/nedre grensekontroller på %AI-data. Når dataene er unormale (som overskridelse av rekkevidden), vil den utløse en alarm eller bytte til sikkerhetslogikk.
Spørsmål: Sørg for at modellen er kompatibel med serien.
A:IC697ALG230 tilhører serie 90-70 analog inngangsmodul. Den krever bakplanet og CPU-systemet i serie 90-70 for støtte og kan ikke kobles direkte til PACSystems eller andre serier av maskiner.
Spørsmål: Programvareparametrene er feil innstilt.
A: Hvis parameteren er satt til strøm, men et spenningssignal er koblet til i stedet, eller hvis brukerskaladefinisjonen er feil, vil ikke verdiene i PLS-programmet samsvare med forventningene. Det er nødvendig å bekrefte i ingeniørprogramvaren at kanalinnstillingene samsvarer med-sensorene på stedet.
