Produktintroduksjon
Tekniske spesifikasjoner
|
Produksjon |
General Electric (GE) |
|
Modell |
IC698PSA350 |
| Delenummer | IC698PSA350 |
|
Beskrivelse |

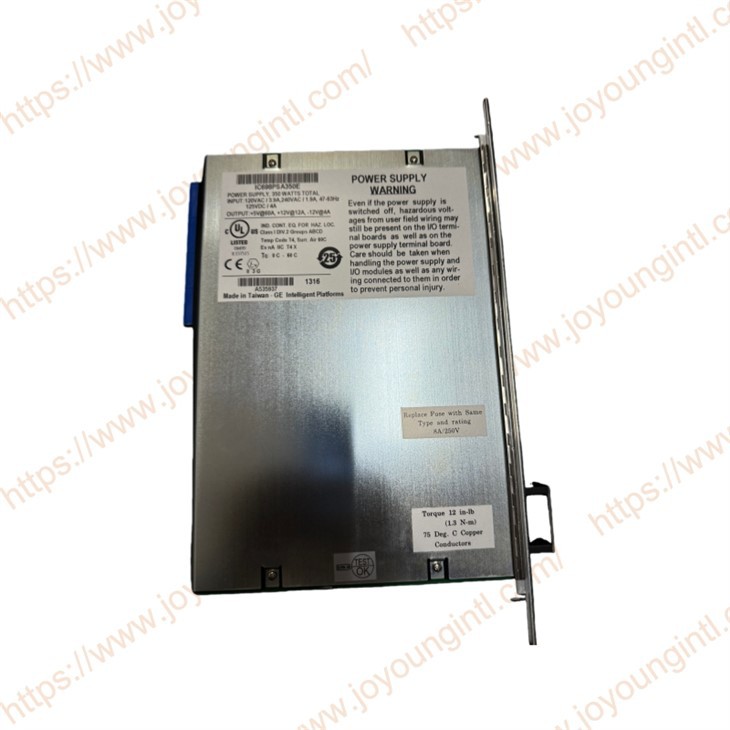

PACSystems™ RX7I strømforsyningsmodul |
|
Opprinnelse |
USA |
|
Dimensjon |
30*25*8 cm |
|
Vekt |
2 kg |
Produktdetaljer
IC698PSA350: Gir opptil 350 W total utgangseffekt; krever tvungen luftkjøling, levert av et viftebrett montert på bunnen av stativet.
Utgangsspenninger: +5 VDC-utgang på opptil 60 ampere
+12 VDC-utgang på opptil 12 ampere
–12 VDC utgang opptil 4 ampere
Følgende LED-indikatorer finnes på frontpanelet til strømforsyningen.:
| LED navn | Farge | Funksjon |
| FELT OK | grønn | Slås PÅ når vekselstrøm tilføres innenfor spesifikasjonsområdet. |
| UTGANG OK | grønn |
Slås PÅ når alle tre DC-utgangskanalene fungerer innenfor deres spesifikasjoner. Slås AV hvis noen av de tre DC-utgangskanalene har sviktet. |
| Kun OVER TEMP IC698PSA350 | rød | Slås PÅ hvis den kritiske tilførselstemperaturen overskrides eller hvis luftstrømsensoren oppdager stans i luftstrømmen. |
Enhver utgangskanal som overskrider den nominelle utgangsspenningen med 15 % eller mer, vil føre til at alle utganger låses av. PÅ/AV-kontrollbryteren eller AC-inngangsstrømmen må resirkuleres for å tilbakestilles.
IC698PSA350-strømforsyningen er i stand til å operere med full kapasitet (350W) fra 0 til 60ºC med 70 CFM tvungen luftkjøling levert av et viftebrett montert under systemchassiset. Denne strømforsyningen kan operere med begrenset kapasitet med kun konveksjonskjøling.
Begge RX7i-strømforsyningene har intern temperaturføling som slår av utgangskanalene hvis de blir overopphetet. Gjenoppretting skjer automatisk når den interne temperaturen går tilbake til spesifisert driftsområde. IC698PSA350-strømforsyningen har en OVER TEMP-indikator som tennes når utgangskanalene blir overopphetet.
En luftstrømsensor følger med i strømforsyningen IC698PSA350 for å oppdage viftefeil eller luftblokkering. Hvis strømforsyningen registrerer en stans i luftstrømmen, reagerer den ved å låse av alle utganger og slå på LED-indikatoren for overtemperatur. En strømsyklus er nødvendig for å komme seg fra denne låste tilstanden.
Alle utganger er beskyttet mot overstrøm og kortslutning med automatisk gjenoppretting ved utbedring av feilen.
En elektronisk strømgrense er gitt på hver av de tre utgangene. En overbelastning på en utgang vil føre til at spenningen kollapser og kan føre til at de andre utgangsspenningene kollapser.
Normal drift vil gjenopptas etter fjerning av overbelastningen. Noe avkjølingstid for komponenter kan være nødvendig før normal drift gjenopptas.
Bestillingsinformasjon:
RX7i strømforsyning: 85 til 264 VAC ved 47 til 63 Hz, 125 VDC-inngang, 100-watts utgang IC698PSA100
RX7i strømforsyning: 85 til 264 VAC ved 47 til 63 Hz, 125 VDC inngang, 350 watt utgang IC698PSA350
120 VAC inngangsstativ vifteenhet for 17-spors stativ IC697ACC721
240 VAC inngangsstativ vifteenhet for 17-spors stativ IC697ACC724
24 VDC inngangsstativ vifteenhet for 17-spors stativ IC697ACC744
120 VAC inngangsstativ vifteenhet for 9-spors stativ IC697ACC621
240 VAC inngangsstativ vifteenhet for 9-spors stativ IC697ACC624
24 VDC inngangsstativ vifteenhet for 9-spors stativ IC697ACC644
